1. 预先消化，明确零件要求（非常重要）。

消化的数据包括：零件图纸、GD&T图纸、检具模型书、检具基准书、A表、夹具设计任务书、样品、数字模型/3D、周边零件的3D等。

要获取的信息包括：定位基准位置和尺寸、检测特征、测量位置和公差、零件的装配关系和装配要求、零件的工艺过程（在设计半成品检具时必须了解）、客户的特殊要求，如KPC点、周边零件的仿真面等。

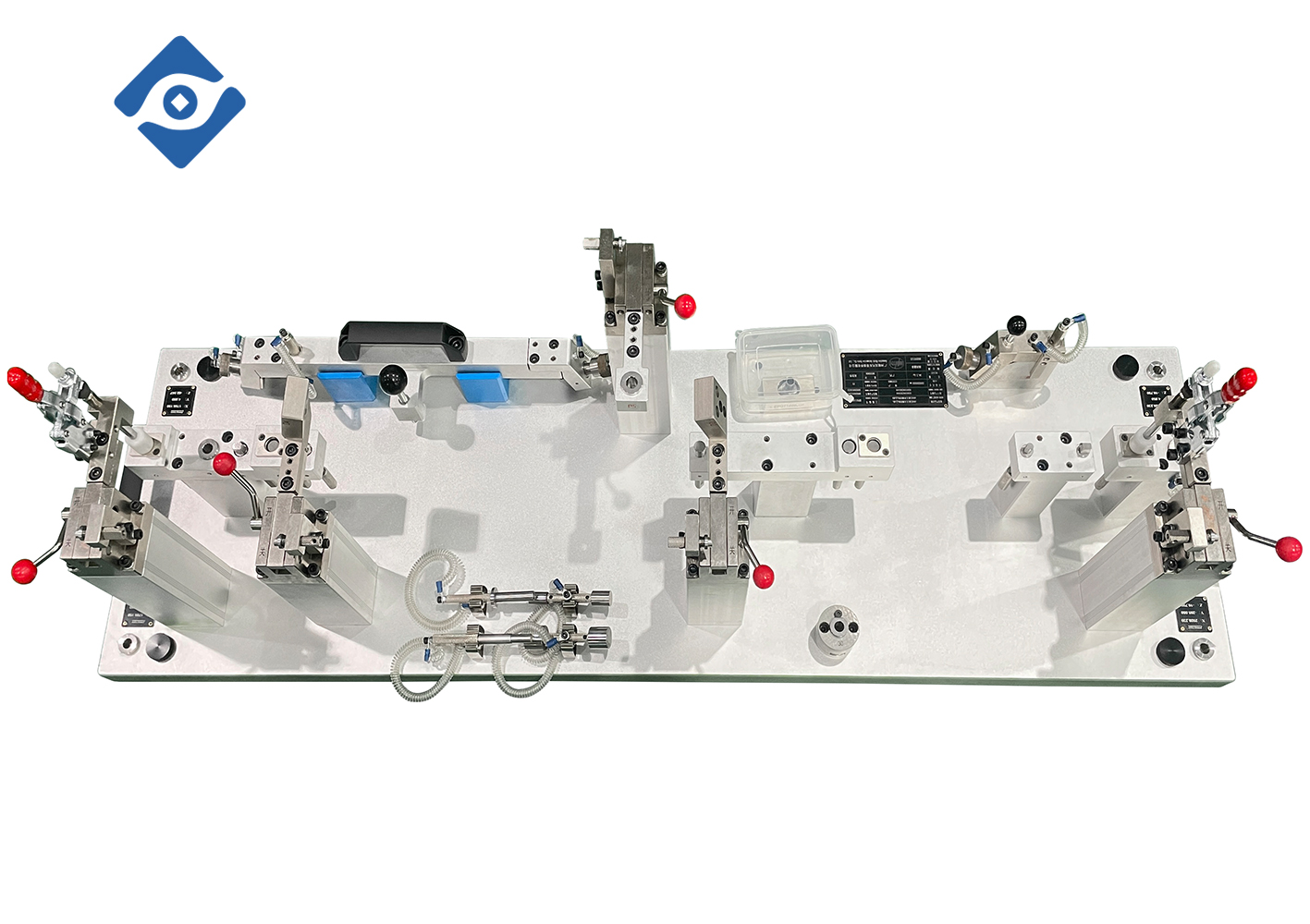

2. 根据零件要求确定检具的结构类型和检具底板的放置方式。 （确定与机身坐标系平行的三个坐标平面中的哪一个，或者根据用户坐标系设计）

3. 根据客户的要求和测试习惯确定测量方法，并形成检具设计的概念方案，或检具方案。（注意，在开发初期，某些特征可能需要对零件进行全尺寸检查和基于能量的检查，但在批量生产中不需要，并且在设计检具时必须考虑到这一点。）

4. 结构设计和三维建模。（注意零件的加工工艺和调试的便利性，特别注意检具本体的数控加工可行性，可动部分的开启状态必须在底板区域）

5. 绘制装配图和零件图。（一般的装配图必须反映定位基准、GD&T图纸要求的检测特征的检测方法、配合尺寸、总尺寸、零件材料和热处理要求等。）

---
