焊接夹具设计尺寸的要点

焊接夹具设计尺寸的要点

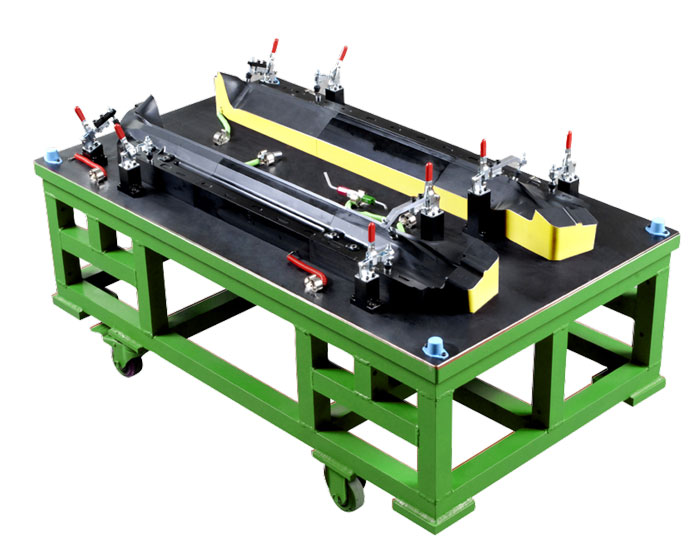

• 安全第一，符合人体工程学。




• 定位点与图纸一致，与零件无干涉，使零件放置不易出错。




• 能够实现测量，精度符合企业标准。




• 定位销超出零件表面3-5mm，最好是固定销或锥形弹簧销。




• 夹块的压紧力大于50KG，以满足焊接要求。




• 为防止压头过紧，在压力臂处设置止动块。




• 支撑面尽可能为20X20mm，并且其调整方向应与车身坐标系一致。
